在汽车车灯注塑生产中，PC、PMMA、PC/PMMA 合金、ABS、PBT 等工程塑料被大量使用，注塑成型后必然产生水口料（浇口、流道余料）与不良件。这类废料性能稳定、纯度高，是优质再生资源，若直接废弃既增加原料成本，又不符合双碳与环保要求。水口料回收粉碎作为车灯塑料循环利用的核心环节，通过标准化流程、专用设备与精细化管控，实现废料就地再生、闭环回用，已成为车灯企业降本增效、绿色生产的标配工艺。
一、车灯水口料的特性与回收价值
车灯制品对透光率、耐候性、尺寸精度、冲击强度要求严苛，所用原料多为高值工程塑料，水口料未受污染、成分均一，再生价值极高。常规车灯生产线水口料产生比例约 8%–15%，规模化工厂年产生量可达数百吨。经规范回收粉碎后，可按比例掺混新料重新注塑非光学面、支架、底座等部件，回收率可达 95% 以上，大幅减少新料消耗，降低单位产品成本，同时减少工业固废排放，契合汽车产业链绿色制造要求。
二、车灯水口料回收粉碎标准工艺流程
车灯水口料回收以源头分类、低损粉碎、除杂干燥、精准配比为原则，全流程避免降解、污染与混料，保障再生料性能达标。
分类收集：在注塑机旁设置密闭回收箱，按材质（PC、PMMA、PBT 等）、颜色、回收次数分开收集，严禁不同材料混杂，杜绝油污、金属、包装杂质混入，这是保证再生料纯度的第一道关口。
预处理：人工或自动剔除嵌件、脏污料；带油污 / 脱模剂的水口料经温和清洗后风干，避免影响后续粉碎与注塑质量。
粉碎加工：采用低速静音机边粉碎机或集中破碎机，将水口料破碎为2–5mm 均匀颗粒，控制破碎温度防止材料热降解；破碎过程配磁力架去除金属碎屑，配除尘系统减少粉尘。
除杂筛分：通过振动筛分级粒度，风机除尘除轻杂，保证颗粒洁净、大小均匀。
干燥除湿：PC、PMMA 等吸湿性材料必须经除湿干燥，水分控制在0.02% 以下，防止注塑出现气泡、银纹、缩孔缺陷。
密封储存与回用：干燥后颗粒存入密闭料仓，防潮防污染；按工艺要求与新料精准配比（通常 20%–50%），输送至注塑机完成闭环生产。
三、核心设备选型与工艺控制要点
（一）粉碎设备选型

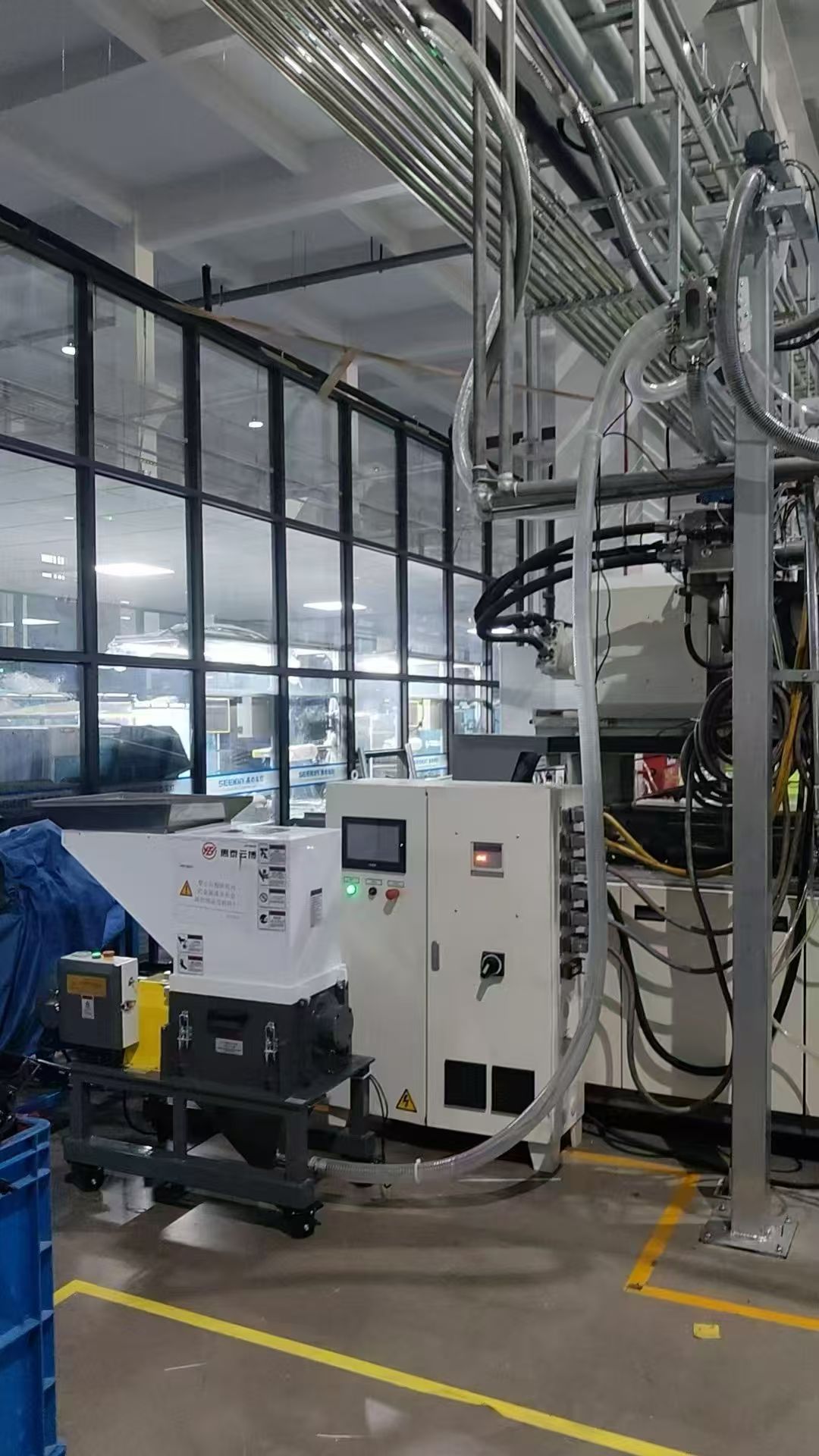

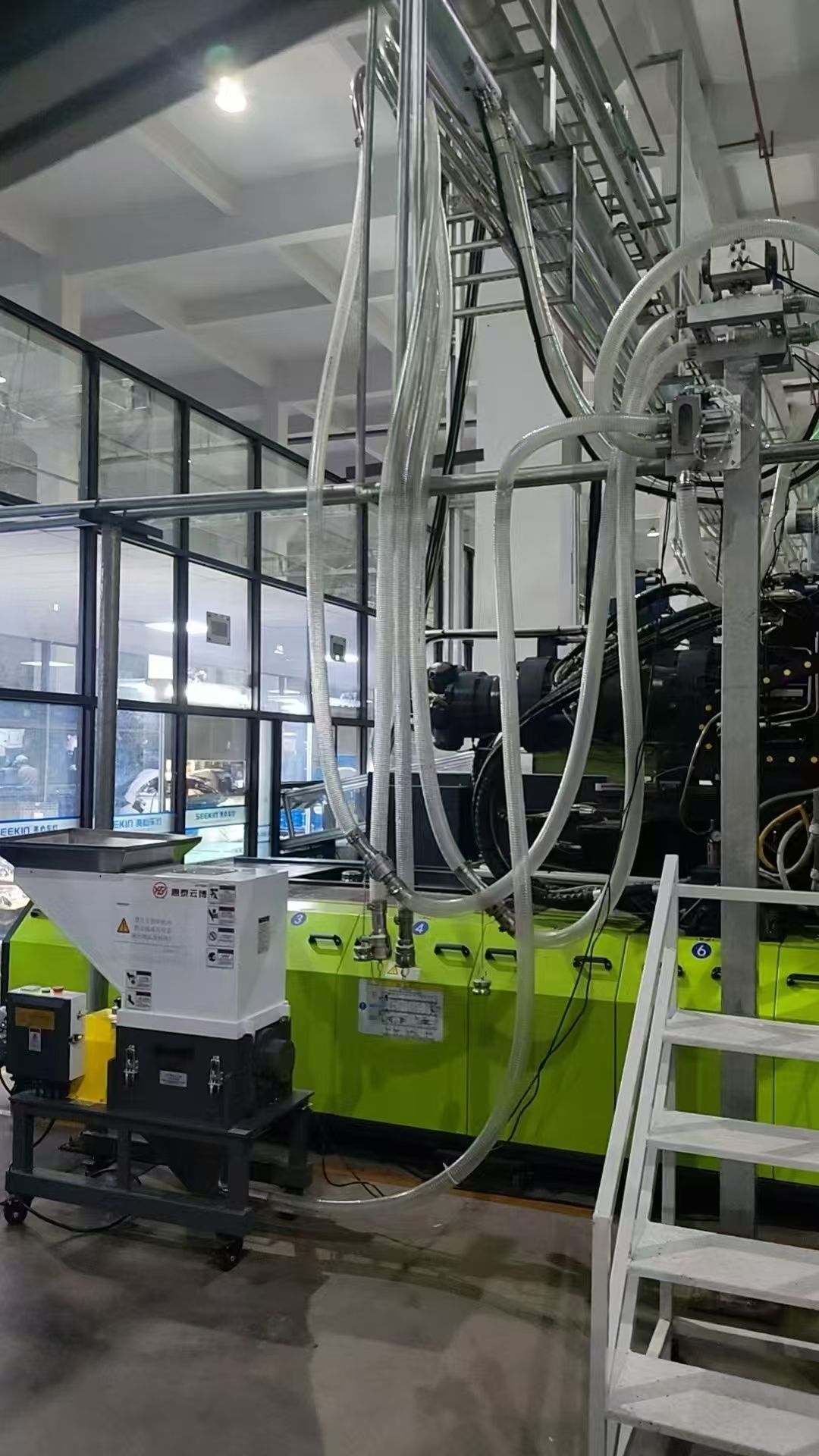

车灯水口料硬度高、对温度敏感，优先选用低速高扭矩静音粉碎机，转速控制在 400rpm 以内，减少摩擦发热，避免 PC/PMMA 发黄、降解；刀型选用剪切式刀片，破碎均匀、粉尘少；机边机型可实现即时产生、即时粉碎、即时回用，减少转运损耗与占地；集中破碎线适配多机台集中回收，效率更高、管理更规范。
（二）关键工艺控制
温度控制：破碎全程低温，防止材料分子链断裂、性能下降；
粒度均匀：统一粒径保证熔融稳定，避免注塑色差、缺陷；
除杂彻底：磁选 + 筛分 + 除尘三重防护，保护螺杆与模具；
干燥精准：采用欧化除湿干燥机，控温精度 ±2℃，保障光学级与结构件用料安全。
四、质量管控与回用规范
材质隔离：专机专用、批次清晰，防止 PC 与 PMMA、ABS 混料导致开裂、透光率下降；
回收次数限制：高透明 / 光学部件水口料回收≤3 次，结构件可适当放宽，每批次检测熔融指数、冲击强度；
配比稳定：使用容积式计量混合机，配比精度 ±0.1%，替代人工混料，保证批次稳定性；
性能验证：再生料用于外观件、结构件前，做耐候、尺寸、强度测试，满足车灯行业标准。
五、经济效益与环保效益
成本节约：水口料就地回用替代新料，单吨原料成本下降显著，规模化产线年节约成本可达数十万元；
效率提升：机边粉碎自动化回收，减少人工分拣、搬运、仓储，降低管理成本；
环保合规：固废减量 90% 以上，无二次污染，满足环评与碳减排要求，提升企业绿色竞争力。
